采集回放儀相當于真實導航信號的“錄音機”，能夠采集所有導航頻段的導航信號，以數據文件形式存儲于設備內部，并且能夠在實驗室環境下對數據文件進行多次回放，完成實驗室環境下對衛星導航終端實際使用性能的測試。
采集回放儀通過對衛星導航系統各頻段信號為代表的各類射頻信號的采集、記錄和回放，可重復提供用戶需求的真實導航信號，可滿足各類型導航芯片、模塊及終端的常規研發、生產測試需求。該產品技術延伸可用于采集錄制各種頻段的電磁信號，從而進一步應用到了的電磁脈沖監測，滿足國防需求。

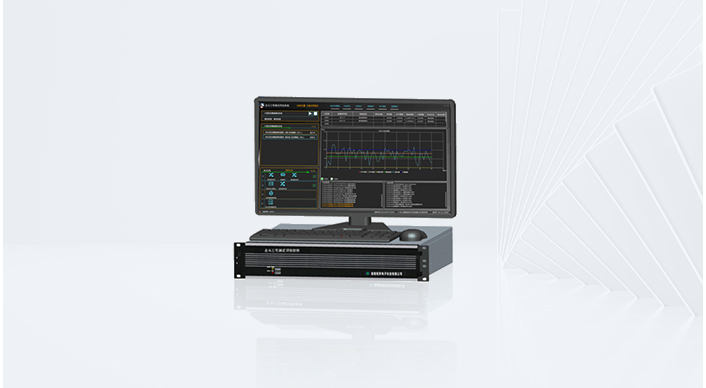

雙通道信號采集回放儀(GNS7622)支持對70MHz~6GHz的射頻信號直接進行采集、記錄和回放，支持單點信號采集回放、多點信號采集回放及信號/數據互換的數據采集回放等多種測試場景，滿足不同的應用測試需求，已在國內眾多用戶單位成功應用。
應用場景：
1、單點信號采集回放測試場景
單點信號采集回放測試場景下，通過單臺信號采集回放儀在室外環境采集實際信號（支持普通采集和定時采集），以記錄形式存儲于設備內部，并通過室內發射天線進行單點回放播發，在室內環境下實現對終端實際使用性能的測試。該場景下主要依靠單臺采集回放設備進行單點信號采集與回放。
2、多點信號采集回放測試場景
除單點信號采集回放測試場景外，該產品還支持多點信號采集回放應用測試場景，以滿足針對RTK高精度定位終端的測試需求。多點信號采集回放場景下，通過將兩臺信號采集回放設備級聯，同步觸發啟動，進行室外真實環境下的多點位信號并行采集存儲。測試時，兩臺信號采集設備在統一的時頻基準下進行信號回放，并將采集的信號分別發送到室內暗箱中的基準站和流動站接收機，實現RTK差分定位性能測試。
3、信號/數據互換的采集回放測試場景
該產品除了支持單點及多點信號采集回放測試外，還支持信號/數據互換的采集回放測試場景。
模式①：仿真數據回放信號。信號采集回放儀使用軟件模擬器的仿真數據進行信號生成，在信號層面進行各種仿真數據回放，實現對待測終端的性能測試驗證。
模式②：采集信號回放數據。信號采集回放儀對導航信號進行高速采集生成數據，開源軟件接收機直接使用數據進行相關測試驗證。
